2/4     الريش الدوارة

أ-  تورد ريش دوارة مصنوعة من ريش منحنية عرض 38 مم مرصوصة على مسافات 20مم من خط المنتصف ،ومدعمة بقضبان عمودية على الريش على مسافات 50مم من خط المنتصف، ومرصوصة فى شرائح جانبية مناسبة للتركيب فى أعمال مجارى الهواء.



2/5  خردوات دكت التكييف المركزي

أ-    ثقوب الاختبار : يتم تنفيذها فى اعمال المجارى عند مدخل ومخرج المروحة وفى مناطق أخرى حيثما هو موضح ، ثقب اختبار المجرى يتكون من شق وغطاء لاختبار الالات .

ب-   الاقفال الربعية : يورد لكل خامد جهاز قفل ربعى على طرف احد أطراف العامود ولوح تحميل طرفي على الطرف الاخر للخامدات باطوال تتجاوز 300 مم .يتم توريد اقفال ربعيه ممتدة وصحائف حمل طرفية لاعمال المجارى الخارجية المعزولة .



2/6  ابواب النفاذ

أ-    عام : حيثما هو مبين يتم توريد ابواب نفاذ لمجارى الهواء بالمقاسات المحددة .

ب-   التنفيذ : تنفذ من نفس السمك (Gauge) لمجارى الهواء المخدومة به ويتم توريد ابواب معزولة لاعمال مجارى الهواء المعزولة . تورد اطارات متساطحة لاعمال مجارى الهواء الغير معزولة واطارات ممتدة لمجارى الهواء المعزولة خارجيا يورد بمفصلات من جانب  واحد ، او بخلاف ذلك برتاج بنوع بمقبض واحد للابواب بارتفاع حتى 300 مم واصغر ، و2 مقبض للابواب الكبيرة .



2/7  الوصلات المرنة

أ-    تورد وصلات مجارى هواء مرنة حيثما تتصل مجارى الهواء بمعدات معزولة ضد الاهتزاز. يتم  انشاء الوصلات المرنة من قماش مغطى  بطبقة نيوبرين مقاومة للهب يثنى إلى شفف (حواف) مجارى الهواء المرنة للمجارى والمعدات.  يتم عمل وصلات محكمة ضد الهواء . يتم عمل وصلات بمرونة مناسبة لتسمح بالحركة الحرارية والمحورية والعرضية واللى . وتكون قادرة أيضا على امتصاص الاهتزازات للمعدات الموصلة .





2/8 صناديق تغيير الهواء الحجمي (VAV) (النوع ذو التنفيس أو التحويلي)

• تجمع صناديق تغيير الهواء الحجمي كاملة بالمصنع . يجب أن تصمم الوحدات بالأحجام الموضحة بالرسومات وتكون بمعدلات كتالوجات المصنع لـ LPs والضغط الاستاتيكي وخصائص الإزعاج وفقا للمطلوب . تكون الوحدات مزودة بمجري خامد بمواضع اختيارية لترتيبات الربط (يسار أو يمين الوحدة) لمشغل تحكم خامد مفرد يركب بالوحدة الخارجية . يجب أن يكون الفقد بالضغط بالوحدة ثابت بكافة الأوقات بخصوص وضع خامد الهواء المتغير .

• تصنع مغلفات الوحدة من ألواح الصلب المجلفن بسماكة لا تقل عن عيار 22 . تكون الأسطح الداخلية بعازل حراري/صوتي وفقا للمطلوب وتكون الأسطح معالجة لمنع التآكل . تكون مواد العزل مطابقة لمتطلبات NFPA and NBFU 90A .

• يجب أن يكون أداء الوحدة على أساس إجراء اختبارات بالمطابقة إلى ASHREA المواصفات القياسية 36-72 و ADC المواصفات القياسية 1062R4 بدون مجاري هواء بين تصريف الوحدة وغرفة الصوت .

• مشغل التحكم: مشغل كهربائي/إليكتروني مركب بالمصنع ذو ربط مناسب بالتطابق مع متطلبات الصندوق. يتم تزويد مشغل التحكم من صانع صندوق التحكم الحجمي للهواء.

• أجهزة التحكم في درجة حرارة الغرفة: يتم تزويدها من صانع صندوق التحكم الحجمي للهواء حسب الموضح المحدد على الرسومات بالمطابقة مع متطلبات صندوق التحكم الحجمي للهواء. تكون الثرموستات من النوع الكهربائي/ الإليكتروني المركب على الحائط ولها خردوات تثبيت مناسبة موردة من مورد أجهزة التحكم.

• تعريف الصندوق: يتم تعليم كل صندوق تحكم في سريان الهواء بوضوح بواسطة بطاقة تعريف ومبين سريان الهواء وتشتمل بطاقة التعريف على معلومات كمثل السريان الأسمى LPs للوحدة والنهاية العظمى للسريان LPs المضبوط بالمصنع والنهاية الصغرى المضبوطة بالمصنع للسريان LPs ونوع الملف ويد الملف عند توريده.





2/13   تصنيع دكت التكييف المركزي

أ-    تصنع اعمال مجارى الهواء  بالمصنع باطوال 1200 ، 2400 ، 3000 أو 3600 مم ، ما لم يحدد خلاف ذلك  او يكون مطلوبا  لاكمال الامتدادات . وتجمع الاعمال بالورشة لاقصى حد ممكن للاقلال من تجميع الانظمة بالموقع.تفك الأنظمة فقط للحد الضرورى للشحن والمناولة . تعلم الاقسام لتجانس إعادة التجميع وتنسيق التركيب.

ب-   تصنع اعمال دكت التكييف المركزي بالورشة بالعيارات والتقويات المطابقة لمقاييس SMACNA  مقاييس انشاء مجارى التدفئة والتهوية وتكييف الهواء و /او مرجع ASHRAE  مجلد المعدات ، فصل 16 ، انشاء مجارى الهواء  لتصنيف معدلات الضغط الاستاتيكى المناسب .

ج-   تصنع تركيبات دكت التكييف المركزي بحيث تتجانس مع المجارى المجاورة وبحيث تكون مطابقة لمتطلبات المجرى حسبما هى  تتطبق للتركيبات . باستثناء ما ينص عليه بخلاف ذلك ، يتم تصنيع  الاكواع بنصف قطر عند خط المنتصف يساوى عرض المجرى المرافق لها ، وتصنع لتتضمن مراوح داورة فى الاكواع حيث يكون نصف القطر  الاقصر مطلوبا. تقصر المسلوبة (المستدقة) الزاوية الى 30 درجة للمسلوبة للانكماش و 20 درجة للمسلوبة للتمدد .

د-    تصنع دكت التكييف المركزي بالملحقات مركبة اثناء التصنيع الى اقصى حد ممكن .

هـ-   تصنع اعمال مجارى الهواء ببطانة فى كل قسم للمجرى حيثما هو محدد . تكون رقائق البطانة على الاسطح الداخلية للمجرى طبقا لتعليمات صانع البطانة واللصق وتثبت بمثبتات ميكانيكية .







 2/14   المخارج السقفية (Diffusers) ومخارج الهواء الجانبية (Registers) ومصبعات مخارج الهواء (Grilles) جريلات الهواء

أ-    عام : تكون المخارج ومخارج الهواء الجانبية ومصبعات مخارج الهواء من تصنيع المصنع من الالمنيوم ومن نوع ونهو حسب المحدد بالمخططات او حسب اعتماد المهندس .

ب-   التقديمات

1 –  جدول لجميع مداخل ومخارج الهواء موضحا الموضع والنوع وكمية الهواء المحددة ،  السرعة عند الرقبة أو الوجه ومستوى قيم قوة الصوت واقصى وادنى حد لكمية الهواء.

2 –  نسخ من مواصفات الصانع الفنية موضحا بها بالتفصيل ارشادات التركيب لمجارى الهواء والخردوات .

3-   شهادات المطابقة محددا بها ان المواد  المستخدمة والتنفيذ مطابقا لجميع متطلبات هذه المواصفات .

4 –  المقاول مسئول عن التوزيع والنشر والاسقاط والالقاء فى حالة إذا لم تقم الوحدات المقترحة طبقا للبيانات المصدقة بشهادة من الصانع بالاداء المرضى وعدم مطابقة الوحدات المحددة بالمخططات والمقترحة من الصانع من حيث الاحجام فعندئذ يعاد انتقاء تلك الوحدات بحيث تؤدى عملها  تماما وبكفاءة طبقا لتوصيات الصانع .

ج-   .تقوم مجاري دكت التكييف المركزي بتوزيع الكمية المحددة من الهواء بالتساوى للمكان المحدد ، بدون التسبب فى تيار هواء محسوس ، او حركة هواء زائدة عن 0.25 م/ثانية فى المناطق المشغولة او مناطق ميتة فى أى مكان من المنطقة المكيفة .

• تكون مخارج الهواء السقفية من النوع المربع المثقب و/أو ذات الشقوق الطولية حسب الموضح بالمخططات . يكون نوع انشاء السقف حيث يتم تركيب مخارج الهواء هو المحدد لنوع المخارج المتوافقة معه سواء حلقية او بإطارات. يتم عمل مقاس المخارج طبقا لتوصيات الصانع ـ تجهز مخارج الهواء بعوارض توجيه او وسائل اخرى مطلوبة لتأمين نسق توزيع  الهواء . يتم توريد مراوح دوارة مصنعة بالمصنع وموردة بواسطة صانع المخارج عند كل مخرج او مجرى هواء فرعى او سحب ، باستثناء حيثما تستخدم  مجارى مرنة.  يتم توريد خامد حجمى بريش متعاكسة وضبط نسق منفصل بواسطة صانع المخارج ويتم تركيبها بحيث يتم ازالتها من خلال عنق المخرج للعادم وتكون مماثلة للمخارج المستخدمة للتغذية، باستثناء تلك العناصر المستخدمة فقط لتحكم نسق الهواء حيث يتم حذفها .

اغلفة  المخارج والإطارات وصحائف الواجهة المثقبة وجميع اجهزة تحكم حجم الهواء واجهزة تدوير الهواء تكون بتشطيب ميناء فرن او ما يعادله. لون  نهو الاغلفة وغيرها من مكونات يكون رمادى او مائل للابيض ويكون لون الاطارات المكشوفة والواح الواجهة حسب اعتماد المهندس .

هـ-   يتم توريد مخارج الهواء الجانبية مع خامدات حجمية  مصنعة بالمصنع بواسطة صانع مخارج الهواء الجانبية . تكون الخامدات الحجمية من مجموعة التشغيل متعاكسة الريش بتلامس وقابلة للضبط وتكون لمخارج الهواء الجانبية للامداد مجموعتان ( افقية وراسية ) من ريش التوجيه أو المراوح . المخارج الجانبية للهواء الراجع والعادم تكون مماثلة لمخارج هواء التغذية الجانبية ، باستثناء  انه يكون لها مجموعة واحدة من قضبان واجهه بدون توجيه وبذات مظهر مخارج الهواء الجانبية. وتكون بطبقة بطانة أولية دهان المصنع وجاهزة لدهان التشطيب . الخامدات الحجمية ومجموعات الفصل تكون تشطيب المصنع من ميناء الفرن الأسود او ما يعادله .

• تكون مصبعات مخارج الهواء (Grilles) مصنعة ومشطبة  بنفس الطريقة مثل مخارج الهواء الجانبية ، باستثناء ان خامد حجم الهواء يكون محذوفا . وتكون المصبعات وضوابط الحجم واجهزة تحكم الهواء المصنوعة من الصلب ( اذا طلب ذلك ) معالجة بزنك فوسفات  قبل البطانة والتشطيب.

: أنواع الدكت

: تصنع مجاري الهواء بأشكال مختلفة –

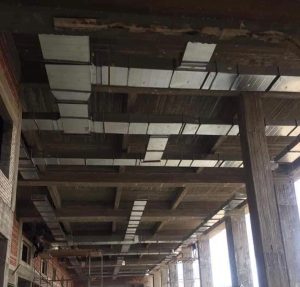

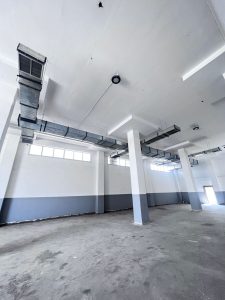

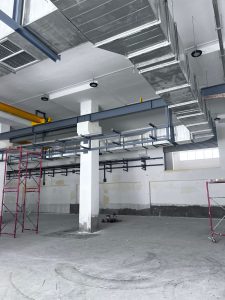

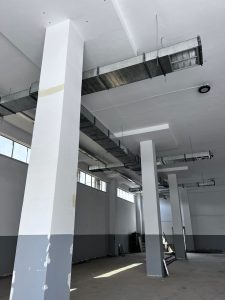

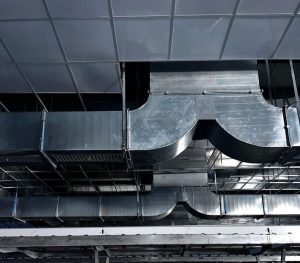

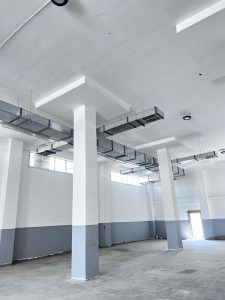

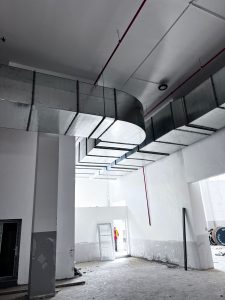

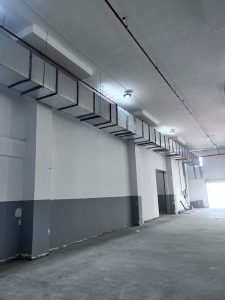

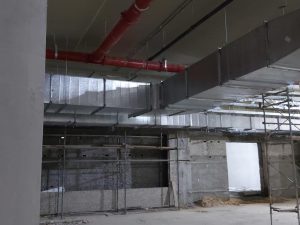

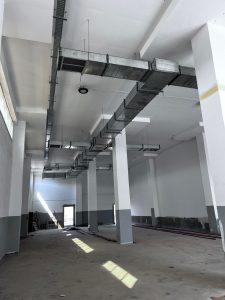

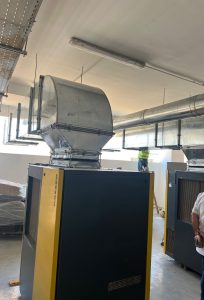

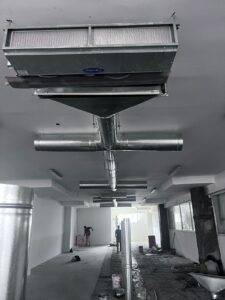

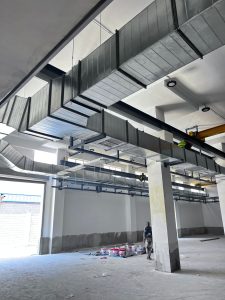

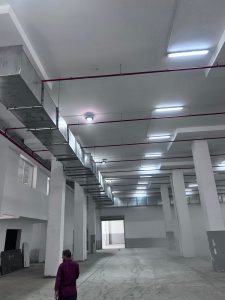

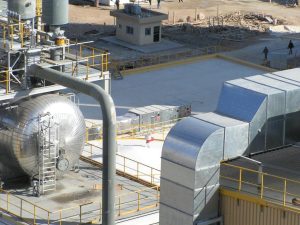

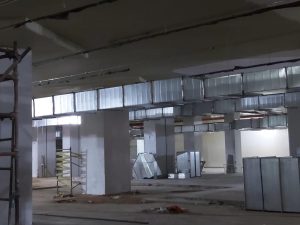

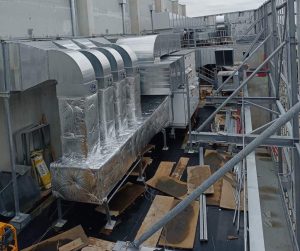

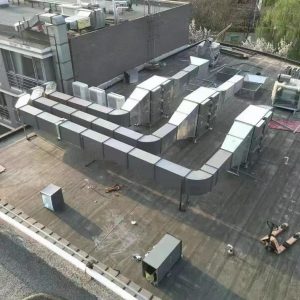

أهمها الشكل المربع أو المستطيل ووصلاتها – وتستعمل بشكل أوسع انتشاراً نظرا لسهولة إخفائها بالأسقف المستعارة –

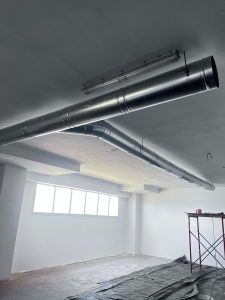

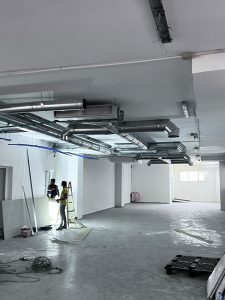

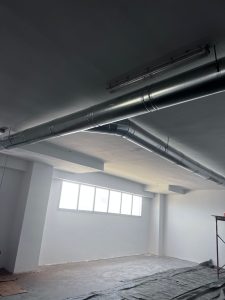

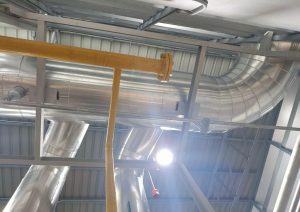

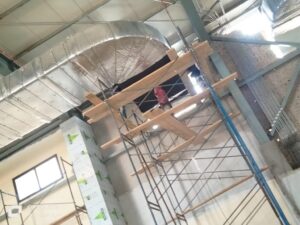

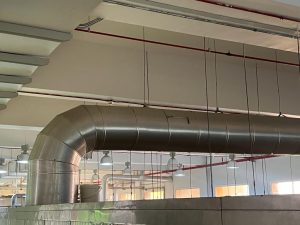

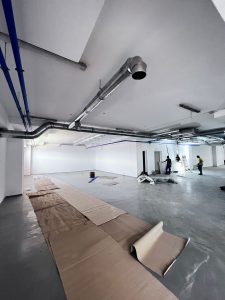

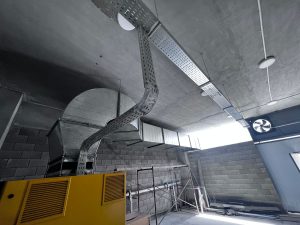

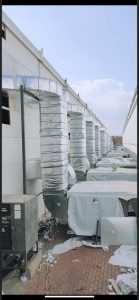

مجاري الهواء الدائرية ووصلاتها – وتصنع بحسب القطر المطلوب وغالبا ما تستخدم بالأماكن التي لا يوجد بها أسقف جبسية –

مجاري الهواء البيضاوية – وتشبه بعض الشيء الدائرية مع اختلاف طريقة تصنيعها –

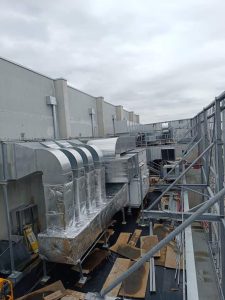

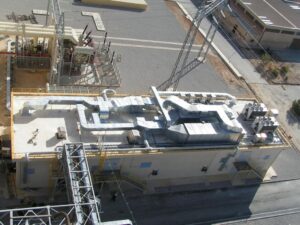

تعتبر مجاري الهواء ( الدكت ) جزء هام ومكمل لأنظمة التكييف والتهوية –

وفي أنظمة التكييف ومنها  – التكييف المخفي والتكييف المركزي والصحراوي – تعمل على نقل وتوزيع الهواء بكميات معينة وسحب الهواء الراجع لأعاده تبريده مرة أخري في المكيف المركزي وأحياناً بالمخفي

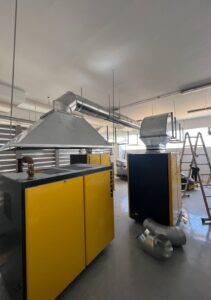

وفى أنظمة التهوية تعمل على نقل الهواء الغير مرغوب فيه للخارج من الجراجات- المطاعم – المسابح – الحمامات – غرف العزل بالمستشفيات وغيرها

: ملحقات ومكونات الدكت –

(Canvas) الكنفاس

 وهو عبارة عن وصلة بأطراف معدنية يتوسطها نوع من الجلد تساعد على امتصاص الاهتزازات الناتجة عن الماكينة وعدم نقلها إلى الدكت

(Flexible) الوصلات المرنة

 تربط (الدكت) بصناديق توزيع الهواء وتكون معزولة بالصوف الزجاجي وتمتاز بمرونتها وسهولة تشكيلها وتمرريها بالأماكن الضيقة

(Plenum Box) صندوق توزيع الهواء

 وهو يربط الوصلات المرنة بفتحات الهواء وأيضا معزول من الداخل

 (Dumber) الدنبر

 وتستخدم في التحكم في سرعة سريان الهواء وكميته وتقسيمه ويمكن التحم بها يدويا أو آليا ولها عدة أنواع

(Grilles) الجريلات

 فتحات مخارج الهواء وتأتي بعدة أنواع  (جانبية) طولية – مربعة – دائرية – الخ

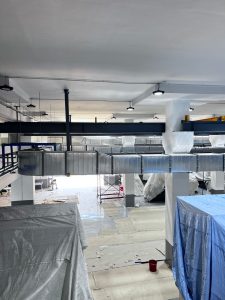

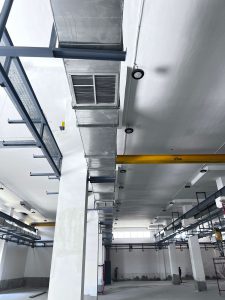

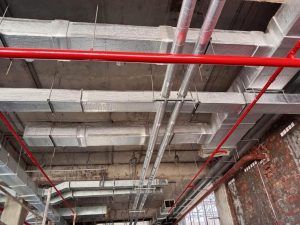

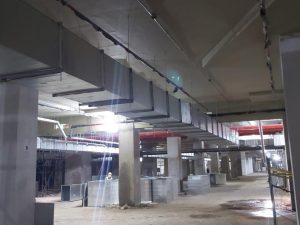

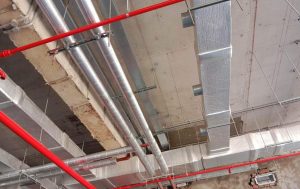

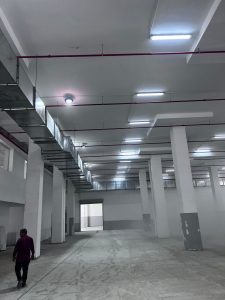

يتم تنفيذ أعمال الدكت من مجموعة براد الصيف للتكييف والطاقة وفق مواصفات الجمعية الوطنية الأمريكية لمقاولي الهواء
